如图所示,定值电阻R1与滑动变阻器R2组成了并联电路,电源电压保持不变.请根据欧姆定律、并联电路电流、电压的关系,推证当变阻器R2的滑片向左滑动时,定值电阻R1与滑动变阻器R2的等效电阻R变大.



如图是某电火锅加热器的简化电路图,电源电压是220V,R1、R2是发热电阻,开光接“1”时为低温挡,此时R1的功率是11W,R2的功率是99W,开关接“2”时为高温挡,试求:

(1)低温挡工作时,电路中的电流是多少?

(2)低温挡工作10min,消耗的电能是多少?

(3)高温挡的功率是多少?



秦山核电基地目前共有9台运行机组,年发电量约500亿千瓦时。每分钟的安全发电量大约相当于少消耗烟煤13.0t,减排二氧化碳约40.6t,二氧化硫约0.2t,氮氧化合物约0.8t

(1)13.0t烟煤如果完全燃烧,放出的热量为多少J?(

(2)假设13.0t烟煤在煤炉中完全燃烧,放出的热量全部被水吸收,可使的水从20℃升高到100℃,求水吸收的热量为多少J[]

(3)求煤炉加热水的热效率?(结果精确到 1%)

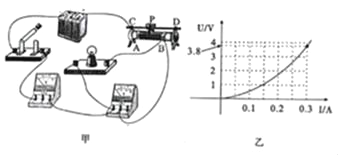

某实验小组的同学在进行“测量小灯泡的额定功率”的实验中,现有器材:电源(电压恒为6V)、开关、电压表、电流表各一个,导线若干,额定电压为3.8V的待测小灯泡(电阻约为12Ω左右),标有“20Ω0.5A”滑动变阻器一个。

(1)如图甲所示是小明同学连接的实物电路图,图中只有一根导线连接错误,请你在图中用“×”标出这根错接的导线,只改接一根导线使电路成为正确的电路(不能与其他导线交叉)。

______

(2)小明确认电路连接无误后闭合开关,无论怎样移动滑动变阻器的滑片,小灯泡始终不发光且电压表的示数都接近电源电压,则电路的故障可能是_____

(3)排除故障后,移动滑动变阻器的滑片,并绘制出了小灯泡的电流随电压变化的图象如图乙所示,则该小灯泡的额定功率为_____W

(4)由图乙推知:小灯泡的实际电压是额定电压一半时的电功率为P1,小灯泡的实际电流是额定电流一半时的电功率为P2,则P1_____P2(选填“大于“小于”或“等于”)



在探究“冰熔化过程中温度的变化规律”的实验中

(1)实验时某时刻温度计的示数如图甲所示,此时冰的温度是_____℃。

(2)根据实验数据,小明画出了其温度随时间变化的图象如图乙所示,分析图象后可知:不考虑热量损失,第2~4min冰吸收的热量_____(选填“大于““小于”或“等于”)第10~12min水吸收的热量。

(3)若将试管中的水倒掉,装入另一种液体,按图甲所示的装置进行实验,用酒精灯不断给烧杯加热时,最终发现烧杯中的水和试管中的液体都沸腾了,这说明水的沸点_____(选填“高于”、“低于”或“等于”)试管中液体的沸点。



为了验证并联电路电流关系,小明设计了如图甲电路进行实验。

(1)小明要测量干路电流,他将电流表串联在甲图中的_____(选填“A”、“B”或“C“)处,接入电流表后闭合开关,他看到两个灯泡都发光,但电流表出现如图乙所示现象,原因是_____

(2)改正错误后小明依次测出A、B、C三点处的电流为IA、IB、IC.接着又将开关S与C处电流表互换位置,测出电流ID,则与ID相等的是_____



我们可以用图示的电路图测量未知电阻RX的阻值。调节电路,当电压表示数U为3.0V时,电流表的示数为0.3A.如果考虑到电流表的电阻值RA为0.5Ω,待测电阻RX′的阻值应为_____Ω。



电灯正常工作时会发热发光,这是电流做功使电能转化为内能和光能。如果电灯在一段时间内消耗的电能为E1,电流做的功为W,转化的内能为E2,转化的光能为E3那么E1、E2和E3三者的等量关系是_____



R1R2两个电阻,已知,通过不同种连接方法得出四个不同的阻值(不包括电路短路),且,则_____。(选填“”、“”、“”或“”)



如图所示,R1=4Ω,R2=6Ω,把它们并联在U=3V的电路中,通电30s,电阻R1、R2总共消耗的电能为_____J。
